Реконструкция дорожно-транспортного пересечения проспектов Леся Курбаса, Академика Королева и улицы Героев Космоса в городе Киеве


0

Горжусь ребятами и был рад консультировать и руководить этим проектом. Данная развязка, по нашей задумке, дает возможность создать из кольца Коллибриса настоящий public space. Это как раз тема для следующей работы: в условиях исключения значительной доли транзитных потоков, нужно попробовать избавится от них полностью и предусмотреть мероприятия по возвращению Коллибрису статуса общественного центра.

Теперь передаю слово Андрею Гулю и Александру Крикуну. Вы бы видели как они защищали работу! Местами у меня дух захватывало! 😉

Изначально было выдано пересечение на просп. Леся Курбаса, ак. Королeва и ул. Героев Космоса.

1

2

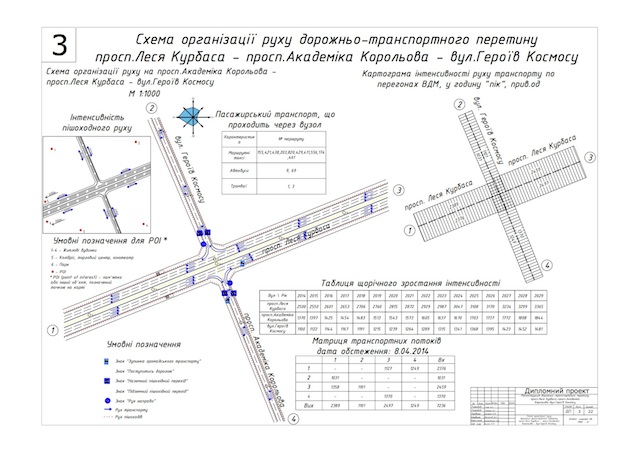

Были посчитаны интенсивности транспортного потока на данном перекрестке и на близлежащих улицах.

3

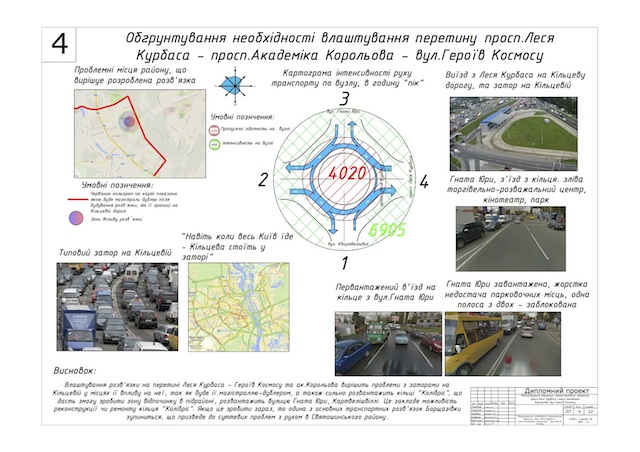

После чего были сделаны аэрофотоснимки узла, разработан план, организация движения на данном пересечении в текущем состоянии. А также лист обоснования необходимости реконструкции узла.

4

Далее была импортирована поверхность из GOOGLE карт в AutoCad Civil 3d, где в дальнейшем проектировалась развязка в разных уровнях, продольные профиля, вертикальное планирование, расчет объемов земляных работ, опираясь на исходные данные дипломного проекта.

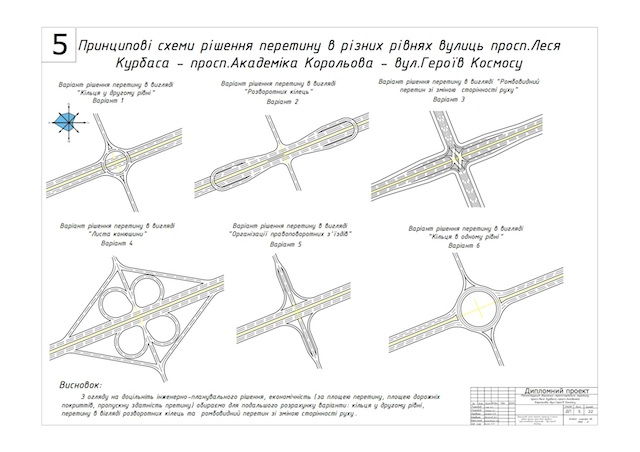

Всего рассматривалось более 6 вариантов планировочных решений.

5

Далее было выбрано три варианта, чтобы в последующем выбрать наиболее выгодный вариант по ТЭП.

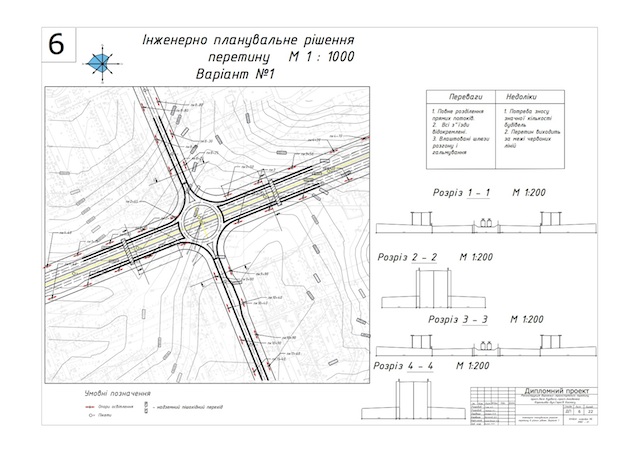

Вариант 1. Распределительное колько во втором уровне.

План:

6

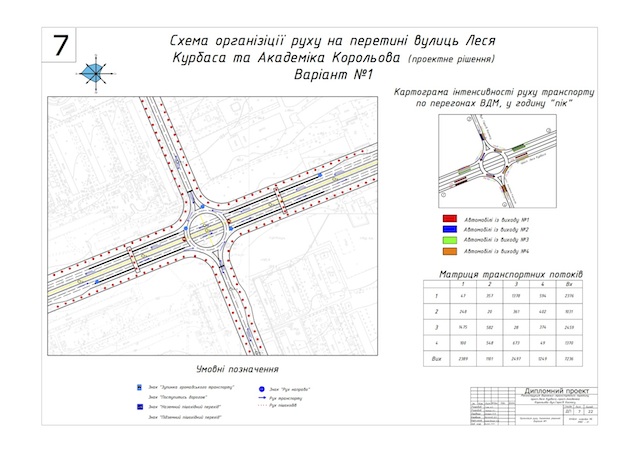

Организация движения:

7

Продольные профили:

8

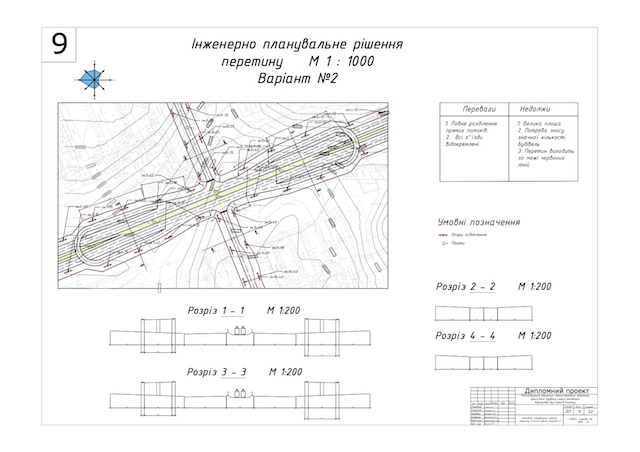

Вариант 2. Отнесенные петлевые съезды для прямых и левоповоротных потоков.

План:

9

Организация движения:

10

Продольные профили:

11

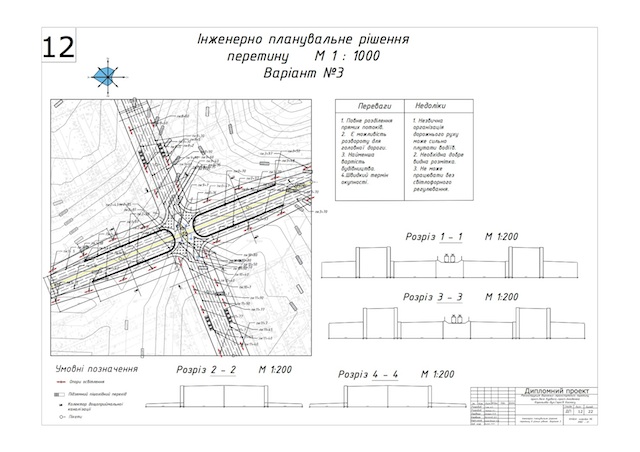

Вариант 3. Ромб с изменением сторонности.

План:

12



Организация движения:

13

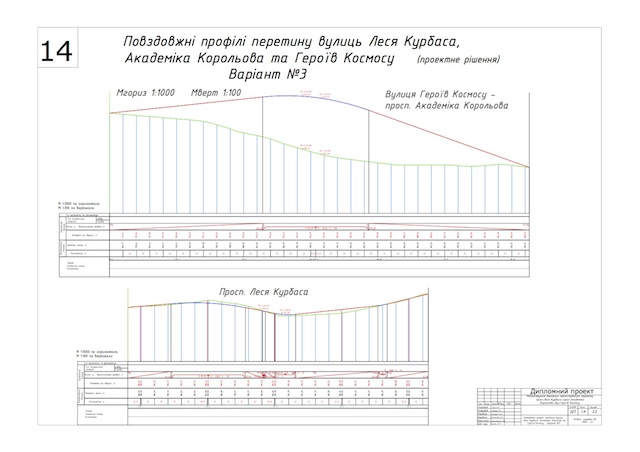

Продольные профили:

14

15

Технико-экономические показатели вариантов:

16

После выбора конечного результата его вид был доработан в AutoCad.

Была разработана вертикальная планировка для основного варианта:

17

Также в проекте присутствует раздел железобетонных конструкций, в котором были рассчитаны 3 подпорные стены в программе ФОК Комплекс.

18

19

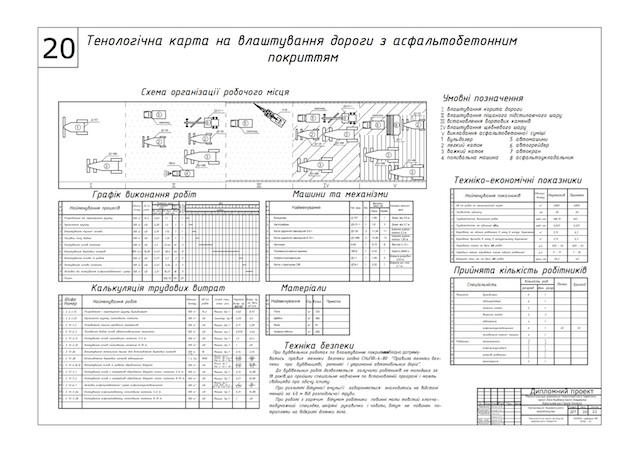

И организация строительного производства:

20

21

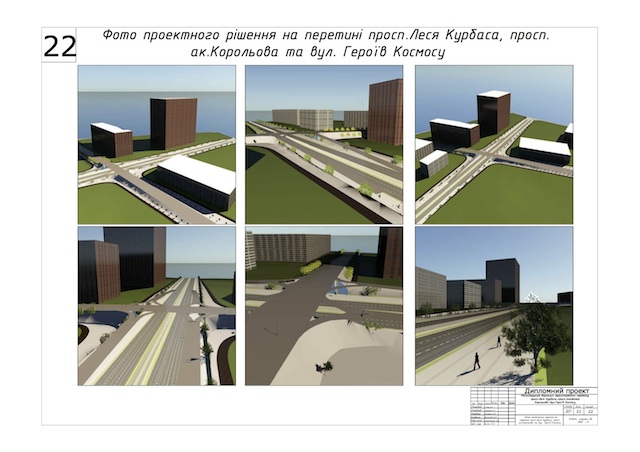

Для визуализации данного проектного предложения все созданные поверхности, дороги были импортированы в Autodesk Infraworks 2015, где была добавлена инфраструктура данного подрайона.

22



Затем в программе был создан видеоролик показывающий наше проектное предложение с разных ракурсов в движении по улицам, которые мы рассматривали. Для конечной доработки видео использовалась программа Sony Vegas Pro:

Разрабатывали проект: Гуль Андрей и Крикун Александр.
Консультировал: Беспалов Дмитрий Александрович.
